Scopriamo la rete attraverso il CDP!

Step #8: CDP per il quarto apparato

A questo punto ripetiamo i vari passaggi già esposti prima con la verifica delle abilitazioni del CDP a livello globale e di interfacce.

RTR#show cdp
Global CDP information:
        Sending CDP packets every 60 seconds
        Sending a holdtime value of 180 seconds
        Sending CDPv2 advertisements is  enabled
RTR#

RTR#show cdp interface
GigabitEthernet0/1 is up, line protocol is up
  Encapsulation ARPA
  Sending CDP packets every 60 seconds
  Holdtime is 180 seconds
GigabitEthernet0/2 is administratively down, line protocol is down
  Encapsulation ARPA
  Sending CDP packets every 60 seconds
  Holdtime is 180 seconds
GigabitEthernet0/3 is administratively down, line protocol is down
  Encapsulation ARPA
  Sending CDP packets every 60 seconds
  Holdtime is 180 seconds

 cdp enabled interfaces : 3
 interfaces up          : 1
 interfaces down        : 2

Come è possibile verificare dall’output appena mostrato, le interfacce abilitate al protocollo CDP sono 3 su 4 e tra i risultati non compare l’interfaccia gi0/0.

RTR#show cdp interface gi0/0
 CDP is not enabled on interface GigabitEthernet0/0

Questo risultato rispecchia il fatto che – essendo l’altro endpoint gestito generalmente da un ISP e non dalla nostra organizzazione – non vogliamo passare informazioni sui nostri apparati.

Ricadiamo infatti in quella che abbiamo definito nel precedente articolo, una zona Untrust della rete.

Passiamo a vedere se il nostro router vede altri dispositivi

RTR#show cdp neighbors
Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
                  S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,
                  D - Remote, C - CVTA, M - Two-port Mac Relay

Device ID        Local Intrfce     Holdtme    Capability  Platform  Port ID
SW-A             Gig 0/1           133              S I             Gig 0/0

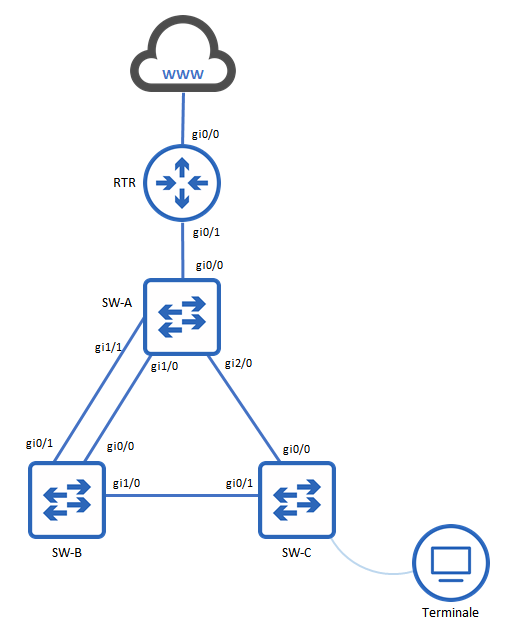

Il nostro router vede solo lo switch SW-A sulla porta gi0/1. Andiamo così ad aggiornare la description di questa interfaccia e aggiorniamo il nostro schema della rete.

RTR#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
RTR(config)#int g0/1
RTR(config-if)#desc Link to SW-A_gi0/0
RTR(config-if)#end
RTR#

RTR#show int desc
Interface                      Status         Protocol Description
Gi0/0                          up             up       WAN Link to Internet
Gi0/1                          up             up       Link to SW-A_gi0/0
Gi0/2                          admin down     down
Gi0/3                          admin down     down
NV0                            up             up

Chiudiamo quindi la sessione con il router e possiamo considerare il nostro lavoro terminato

RTR#exit

[Connection to 192.168.0.1 closed by foreign host]
SW-C#
